家庭内ＬＡＮ配線（宅内ＬＡＮ配線・インターネット配線）施工事例紹介
当社の施工事例をご紹介いたします。
家庭ＬＡＮ配線（露出配線、天井内・床下・壁間等の隠ぺい配線、成端処理）について、工程別に施工事例を紹介していきます。
●壁面露出配線（部屋間モール配線）
●隠ぺい配線（天井内・床下・壁間配線）
●露出配線（外壁貫通配線）
壁面露出配線（部屋間モール配線）
●各部屋間のＬＡＮ配線（配線カバーを使用したモール配線）。
●配線作業時間は隠ぺい工事と比較すると短時間で出来、工事料金も割安になります。
●主に建築年数の古いマンションの時に施工します。 （天井内・床下・壁間配線が不可能な為）
●最近は、光回線１０ギガで対応するＣａｔ６ａケーブル配線工事が増えています。
廊下壁面露出配線（Ｅブロック）

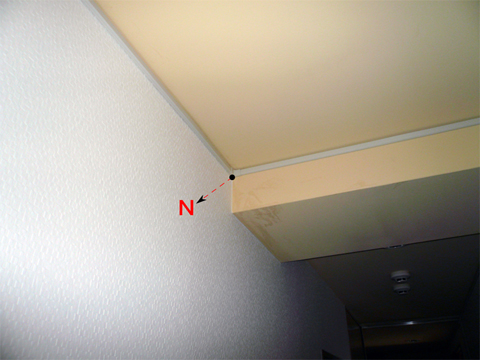

●仕事部屋側の廊下壁づたい壁面露出配線。
●Ｎポイントは品名でイリズミ、内曲がりの直角接続で使用します。
補足紹介：
☆モールの色は、グレー・ホワイト・ミルキーホワイト・ブラウン・チョコ・ブラックの６色が有ります。壁面色に対応した色のモールを使用します。
廊下から仕事部屋までの貫通壁面露出配線（Ｆブロック）

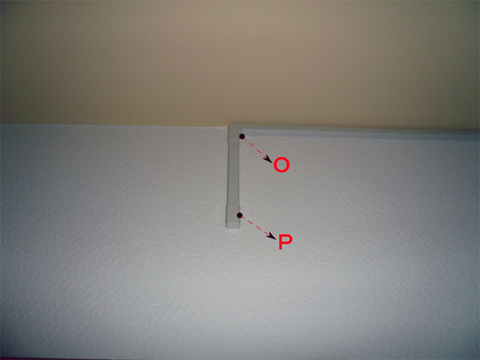

●廊下から仕事部屋までの壁面露出配線は電動ドリルを使用してボード壁を貫通し、その中をＬＡＮケーブルを通して配線します。
●Ｏポイントは品名でマガリ、平面の直角接続で使用します。
●Ｐポイントは品名でエンド、モールの終端で使用します。ここでは貫通穴を隠すのに使用しました。

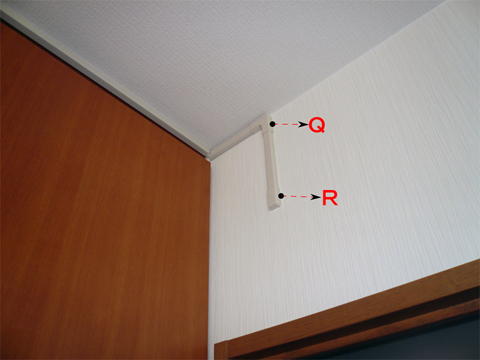

●貫通してきた仕事部屋側の配線です。
●Ｑポイントは品名でマガリ、平面の直角接続で使用します。
●Ｒポイントは品名でエンド、モールの始端で使用します。ここでは貫通穴を隠すのに使用しました。
補足紹介：
☆モールの大きさは、一号数でＬＡＮケーブル２本まで収容可能です。（UTP0.5x4Pの場合）
仕事部屋の壁面露出配線（Ｇブロック）

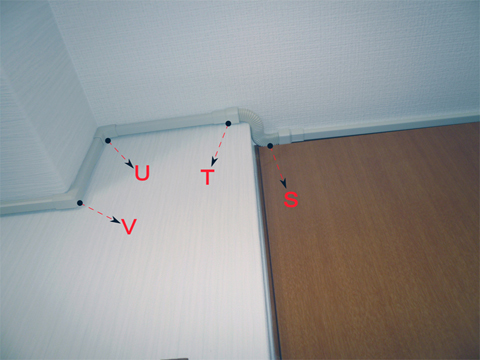

●仕事部屋の壁面露出配線。
●Ｓポイントは品名でフレキジョイント、段差の乗り越えや大曲がりの接続に使用します。
●Ｔポイントはフレキジョイントのコネクタ部でモールと接続します。
●Ｕポイントは品名でイリズミ、内曲がりの直角接続で使用します。
●Ｖポイントは品名でデズミ、外曲がりの直角接続で使用します。

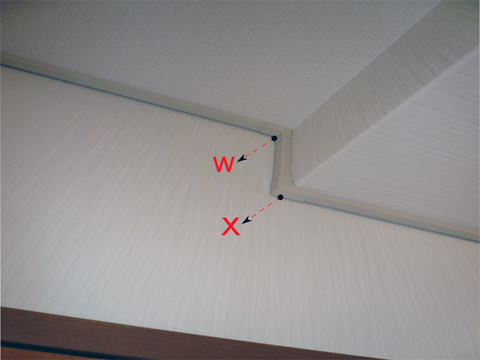

●仕事部屋の梁の壁面露出配線。
●Ｗポイントは品名でイリズミ、内曲がりの直角接続で使用します。
●Ｘポイントは品名でデズミ、外曲がりの直角接続で使用します。
補足紹介：
☆デズミ・イリズミは接続するモールの上からはめ込みます。
☆他のモール付属品も取付はワンタッチで上から簡単にはめ込めます。
仕事部屋の壁面露出配線（Ｈブロック）

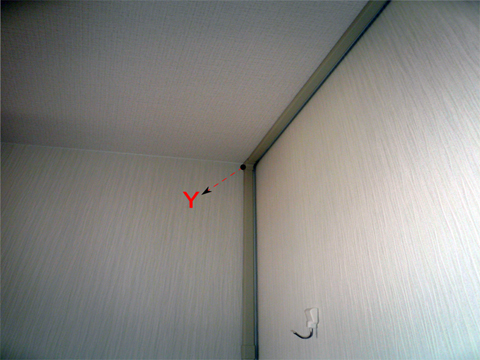

●仕事部屋の最終コーナーの壁面露出配線。
●Ｙポイントは品名でイリズミ、内曲がりの直角接続で使用します。
補足紹介：
☆モール取付の際は、取付面の水分・油分・ゴミをよく拭き取って取り付けます。
☆モールの長さは２ｍ品もあります。施工環境により使い分けることが出来ます。

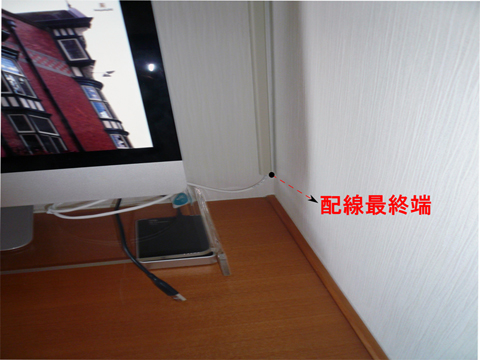

●最終尖端の壁面露出配線。
●ＬＡＮケーブルは余長を３ｍ程度取って成端作成しました。
●最後にルーターと端末間をＬＡＮテスターで接続確認試験をして今回の作業を終了しました。見栄えが良く綺麗に出来ました。
以上、長い間お付き合い有り難う御座いました。
※壁面露出配線の部屋間モール配線の施工事例について紹介しました。
