家庭内LAN配線(宅内LAN配線・インターネット配線)施工事例紹介

当社の施工事例をご紹介いたします。
家庭LAN配線(露出配線、天井内・床下・壁間等の隠ぺい配線、配管配線)について、工程別に施工事例を紹介していきます。
●壁面露出配線(部屋間モール配線)
隠ぺい配線(天井内・床下・壁間配線)
●配管配線(外壁貫通配線)

隠ぺい配線(天井内・床下・壁間配線)

隠ぺい配線(天井裏配線・壁間配線)●各部屋間のLAN配線を天井内・床下・壁間を通して配線する。

●LAN用の配管が各部屋に無く、新たにLAN専用の配線が欲しい時の施工方法です。

●LANケーブルの端末処理は、埋込ローゼット成端処理で壁に設置、見栄えが良くなります。

●最近は、光回線10ギガで対応するCat6aケーブル配線工事が増えています。


LAN隠ぺい配線

※、拡大表示は画像をクリックして下さい。

2階書斎の隠ぺい配線(天井内配線及び情報コンセント取付)

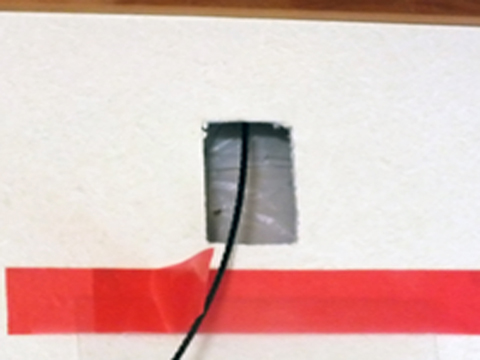

中継用コンセントに通線スチール入線 通線スチール作業中中継用コンセント開口部から天井内に向けてスチールを通しています。

●LAN隠ぺい配線(天井裏・壁間)の概要ではAポイントになります。

●天井内に向けてスチールを通線している作業中の全体画像です。

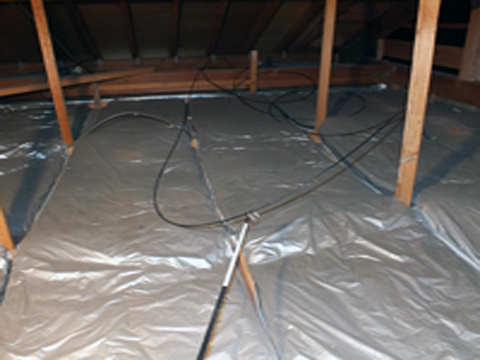

●スチールは天井内になるべく多く通線するとスチールを取りやすくなり作業がはかどります。

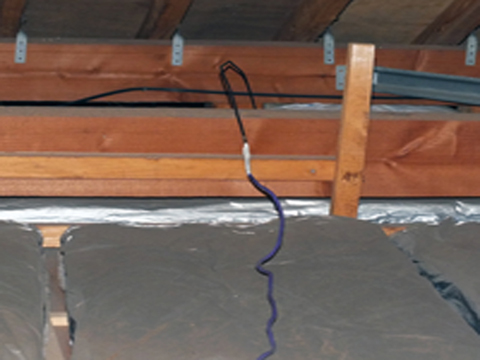

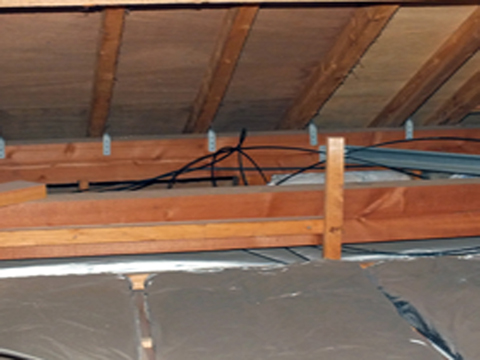

天井内にスチールが入ってきた状態 スチールをケーブルキャツチャで引っ掛けるスチールが天井内入って来ている状態です。

●LAN隠ぺい配線(天井裏・壁間)の概要ではCポイントになります。

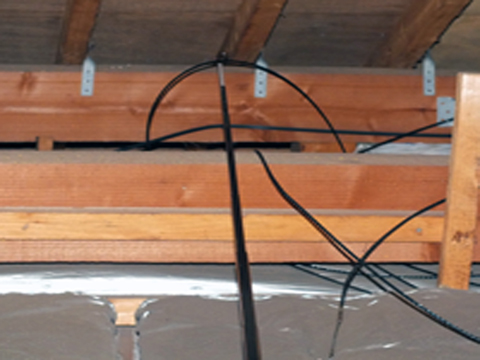

●点検口からケーブルキャッチャを伸ばし天井内に入ってきたスチールを引っ掛けます。


ケーブルキャツチャで引っ掛けたスチールをたぐり寄せる たぐり寄せたスチール先端にLANケーブルを繋ぐ引っ掛けたスチールを手元までたぐり寄せスチールの先にLANケーブルを繋ぎ中継用コンセント開口部からスチールを引き寄せる。。

●LAN隠ぺい配線(天井裏・壁間)の概要ではCポイントになります。

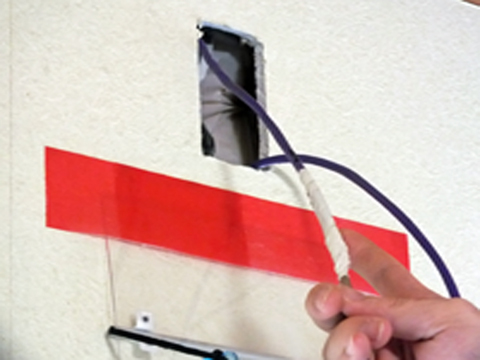

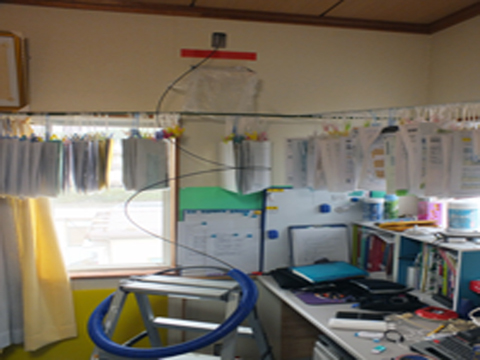

中継用コンセントにLANケーブル到着 はさみ金具やコンセント枠で取り付ける中継用コンセント開口部でLANケーブルをたぐり寄せケーブルキャツチャ(釣り名人)を使用して情報コンセント開口部までLANケーブルを通して行きます。

●LAN隠ぺい配線(天井裏・壁間)の概要ではAポイントになります。

●LANケーブルを情報コンント開口部まで通した後はさみ金具を使用してコンセント枠を取り付けてる途中。

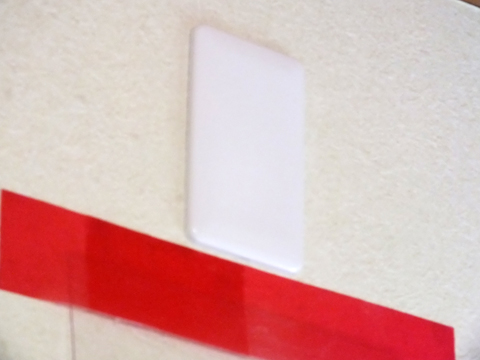

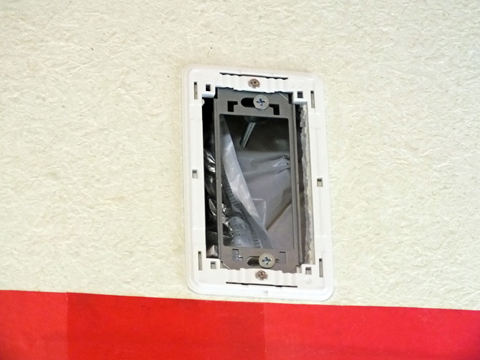

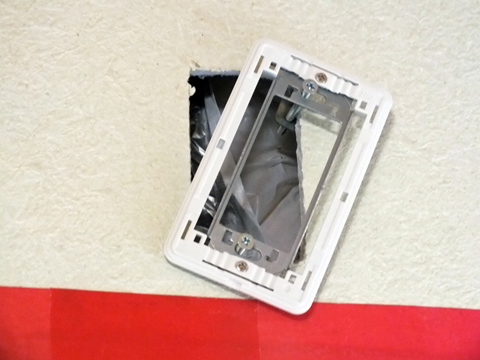

中継用コンセント開口部にコンセント枠を取り付けた状態 コンセント枠にコンセントプレートを取付で中継用コンセント取付完了中継用のコンセント枠を取り付けた状態です。

●コンセント枠にコンセントプレートを付け中継用コンセントの出来上がりです。

●LAN隠ぺい配線(天井裏・壁間)の概要ではAポイントになります。

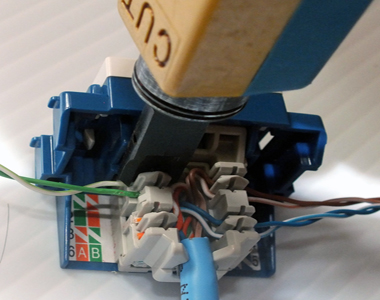

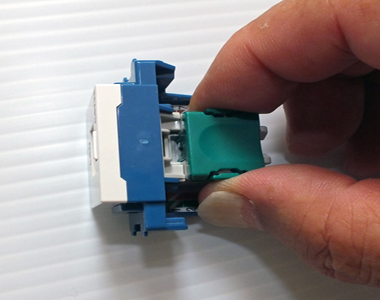

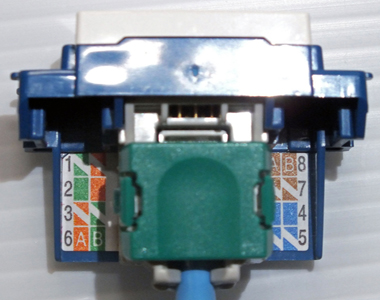

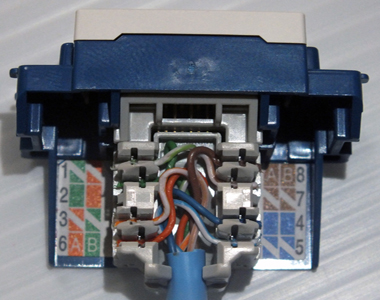

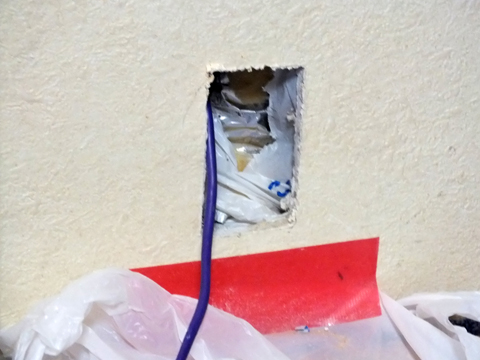

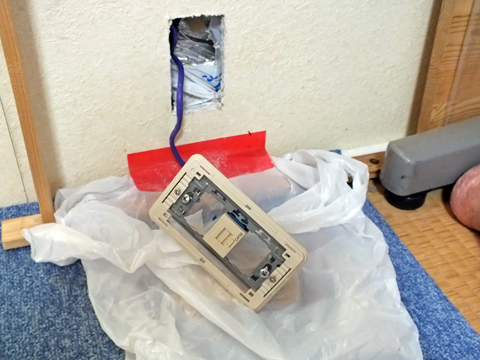

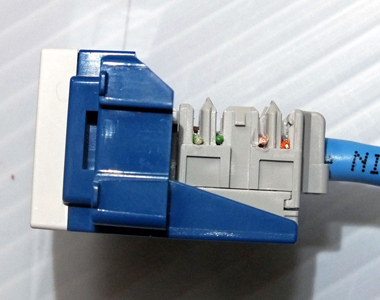

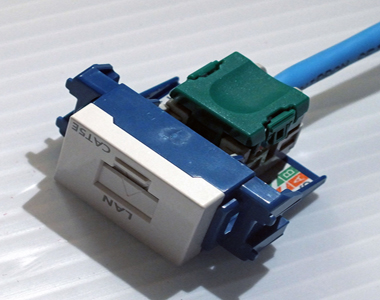

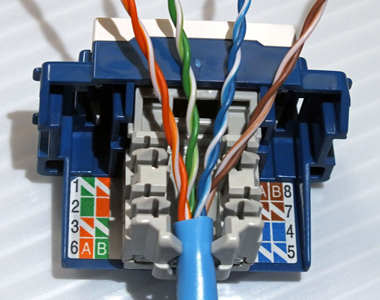

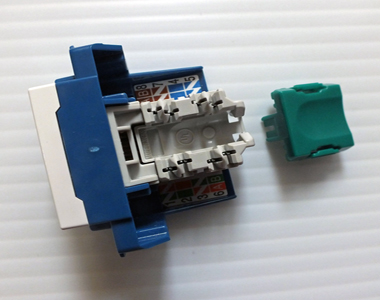

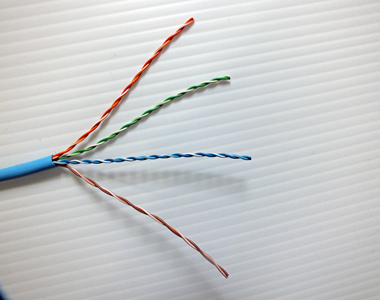

情報コンセント開口部にLANケーブル到着 コンセント枠にモジュラージャツクを取付てLANケーブルを成端した状態情報コンセント開口部LANケーブルが通った状態です。

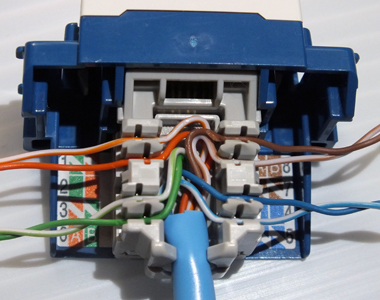

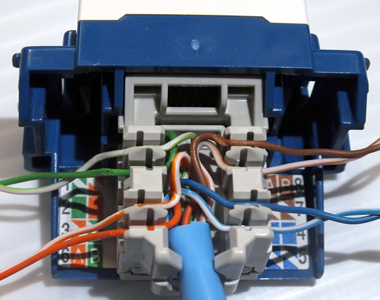

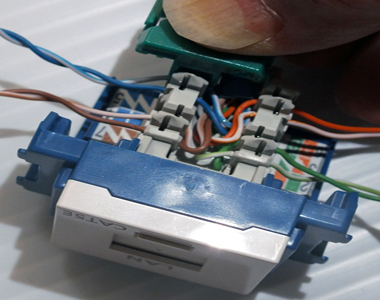

●情報コンセント開口部に、はさみ金具やコンセント取付枠を使用しLANケーブルをモジュラーローゼットに成端した状態です。

●LAN隠ぺい配線(天井裏・壁間)の概要ではBポイントになります。

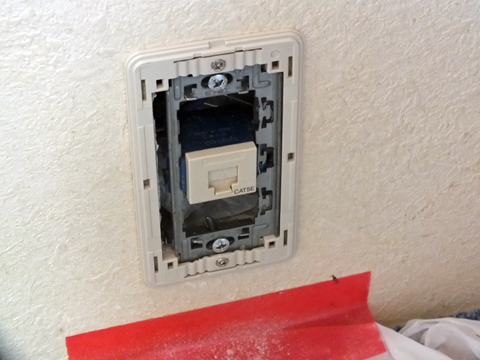

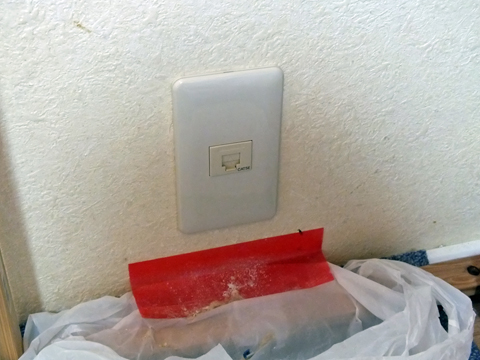

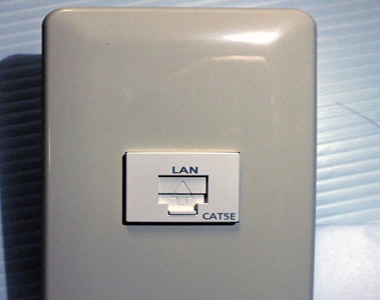

開口部に出来上がった情報コンセントを取付た状態 その上にコンセントプレートを取付て情報コンセント取付完了情報コンセント開口部はさみ金具やコンセント取付枠を使用してモジュラーローゼットを取付出来ました。

●モジュラーローゼット取付後にその上にコンセントプレートを付け、情報コンセント取付完成の状態です。

●LAN隠ぺい配線(天井裏・壁間)の概要ではBポイントになります。


隠ぺい配線天井内・壁間配線及びコンセント取付の施工事例について紹介しました。

※家庭内LAN配線施工事例(隠ぺい配線)---
