火災警報器煙感知用電池式単独型の取付方法

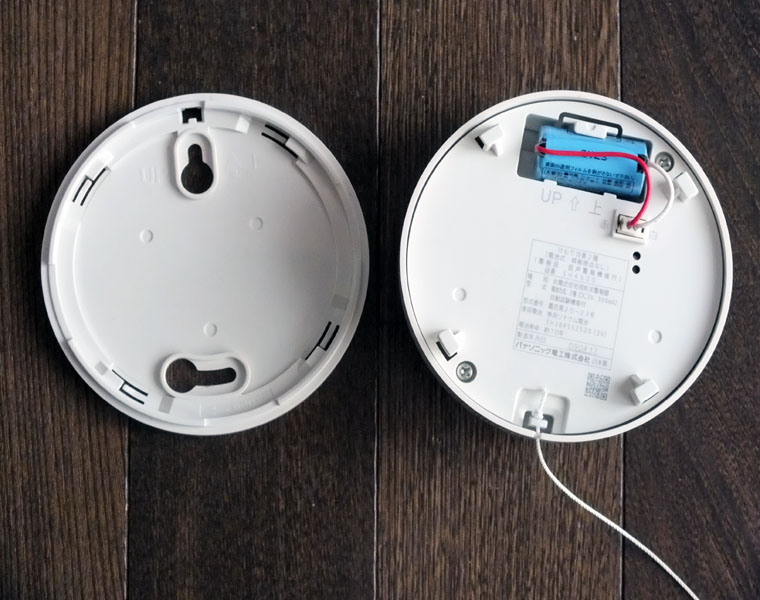

1.本体と取付ベースを取り外す。

火災警報器の本体と取付ベース

前ページへ戻る    次工程へ

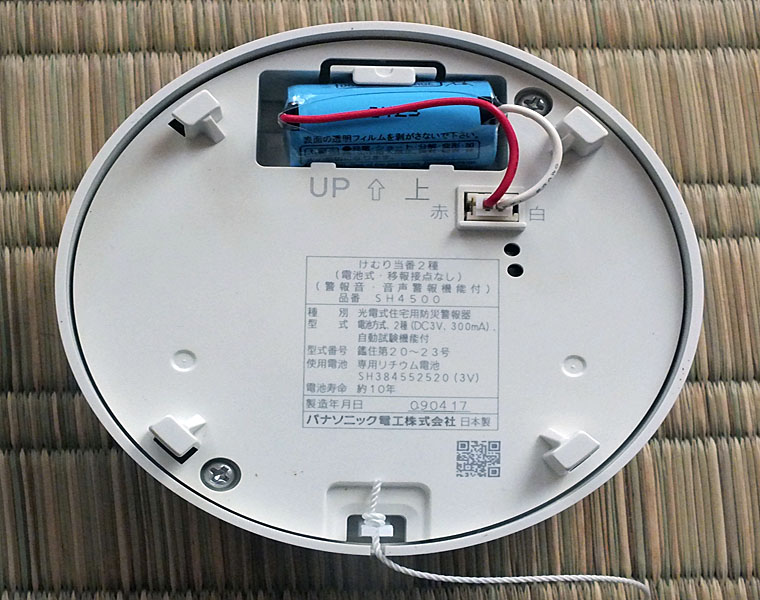

2.コネクタの極性に注意して専用リチウム電池を取付る。

火災警報器の電池取付

前工程へ戻る    次工程へ

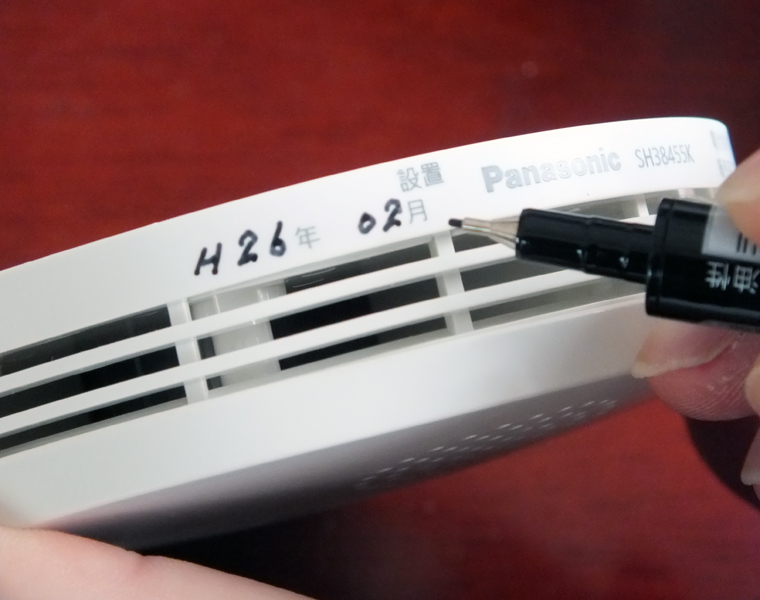

3.油性のペン等で取付年月を記入。

火災警報器の取付年月を記入

前工程へ戻る    次工程へ


4.取付位置は掲載の取付位置を満たす位置に取り付ける。

火災警報器の取付位置

前工程へ戻る    次工程へ

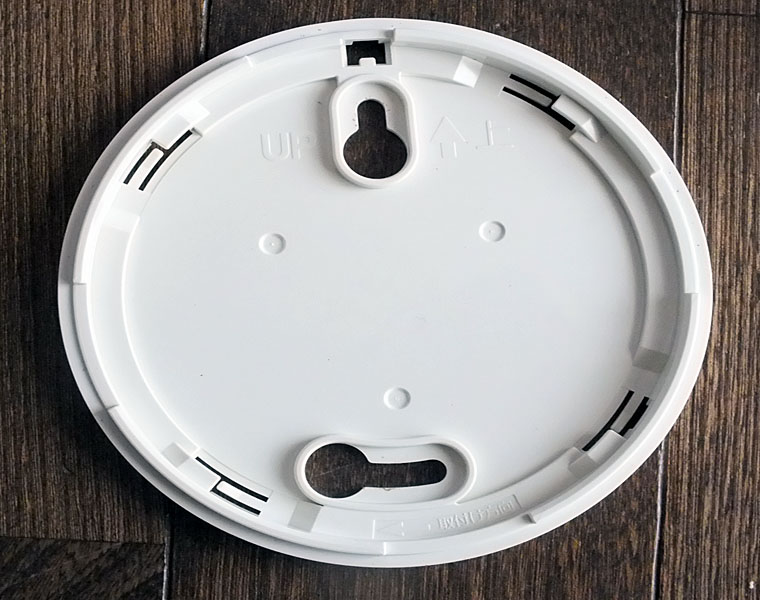

5.取付ベースの裏表を確認し本体側の表示か゛見える用に取り付ける。

火災警報器の取付ベース取付

前工程へ戻る    次工程へ

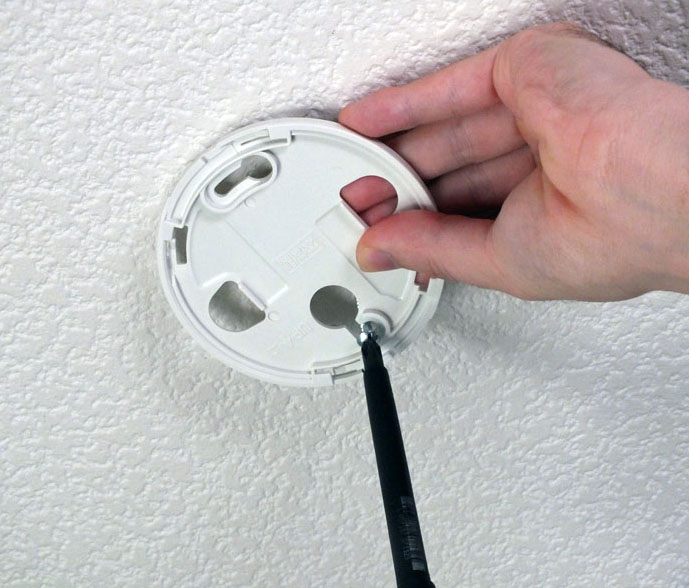

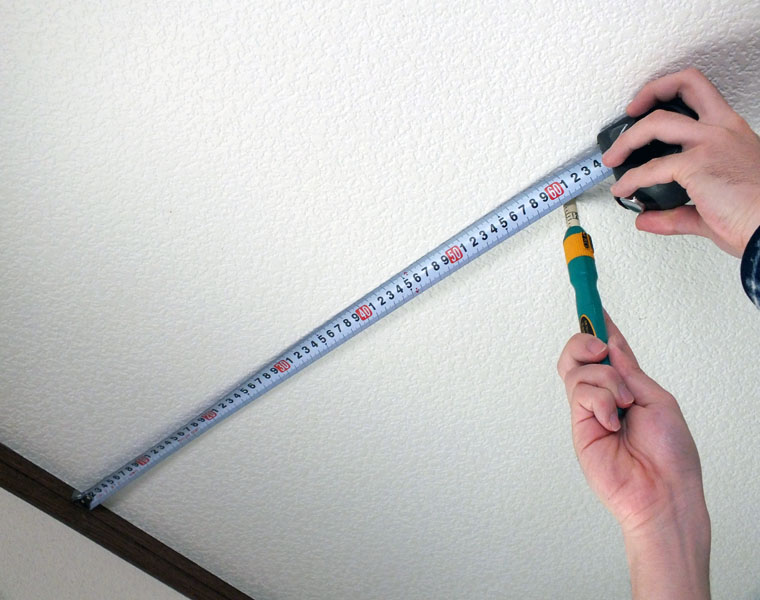

6.設置位置を決め取付ベースを天井面に取付る。

火災警報器の設置位置を決め天井面に取付

前工程へ戻る    次工程へ


7.引きひもをミゾに納める(引きひもの長さは不要なひもをカットして調整。

火災警報器の引きひもの調整

前工程へ戻る    次工程へ

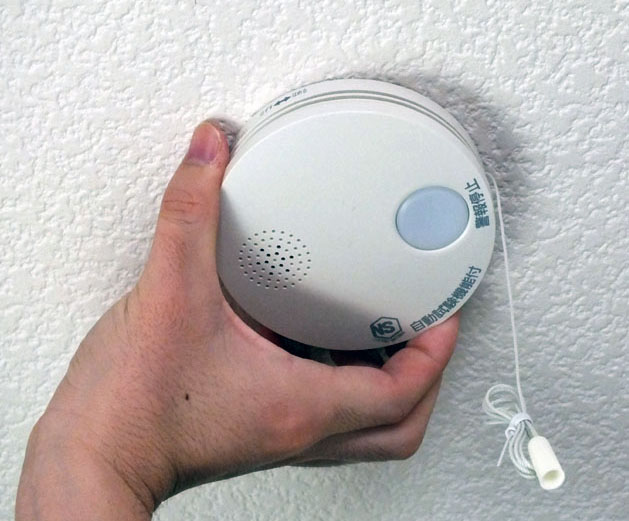

8.本体を取付ベースに取り付ける(カチンと音がするように右に廻す)

火災警報器の本体取付

前工程へ戻る    次工程へ

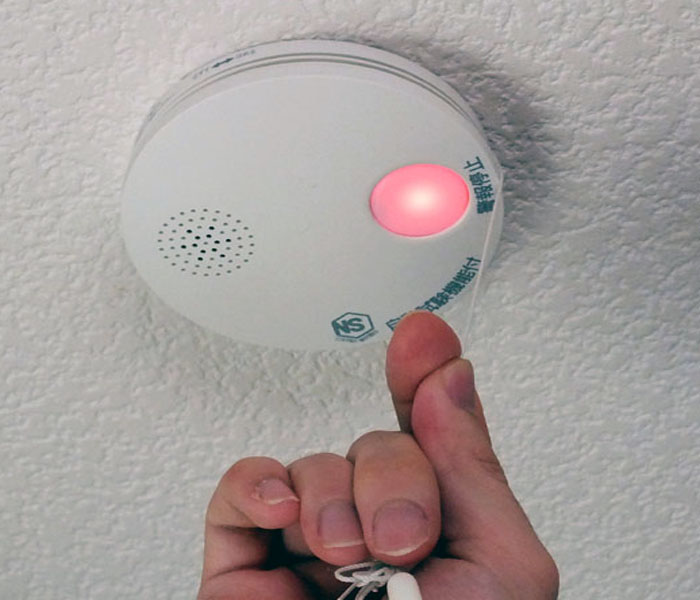

9.最後に警報停止ボタンを押すか、引きひもを引き動作確認。

火災警報器の動作確認

前工程へ戻る    次工程へ

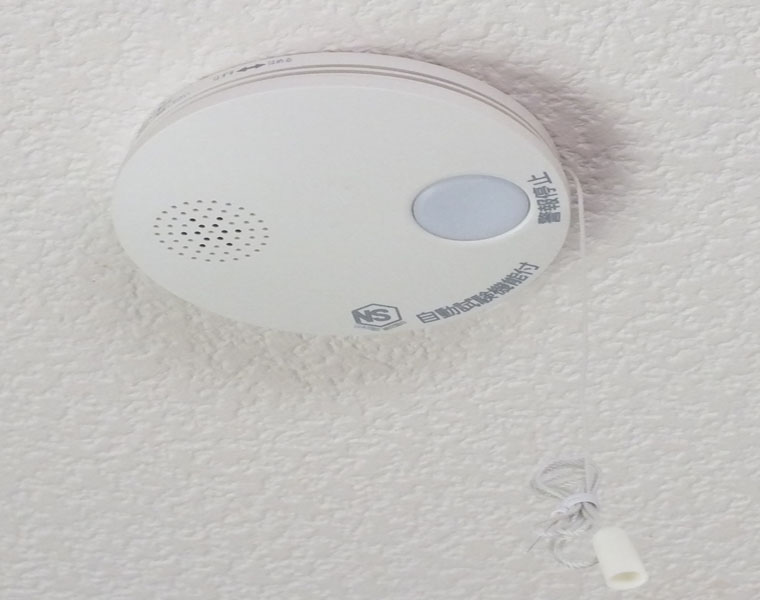

10.完成、天井面に取付した状態です。

火災警報器取付完成
