家庭内ＬＡＮ配線（宅内ＬＡＮ配線・インターネット配線）施工事例紹介
当社の施工事例をご紹介いたします。
家庭ＬＡＮ配線（露出配線、天井内・床下・壁間等の隠ぺい配線、配管配線）について、工程別に施工事例を紹介していきます。
●壁面露出配線（部屋間モール配線）
●隠ぺい配線（天井内・床下・壁間配線）
●配管配線（外壁貫通配線）
隠ぺい配線（天井内・床下・壁間配線）
●各部屋間のＬＡＮ配線を天井内・床下・壁間を通して配線する。
●ＬＡＮ用の配管が各部屋に無く、新たにＬＡＮ専用の配線が欲しい時の施工方法です。
●ＬＡＮケーブルの端末処理は、埋込ローゼット成端処理で壁に設置、見栄えが良くなります。
●最近は、光回線１０ギガで対応するＣａｔ６ａケーブル配線工事が増えています。

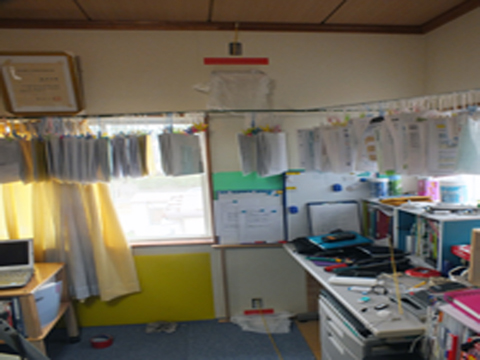

２階書斎の隠ぺい配線（壁開口及び壁間ケーブル配線）

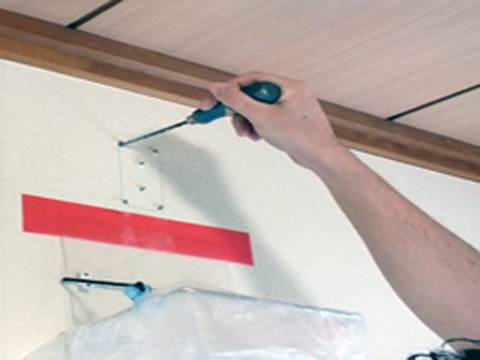

●天井面のけがきした箇所をファイルソーでけがきに沿って穴開けをして行きます。

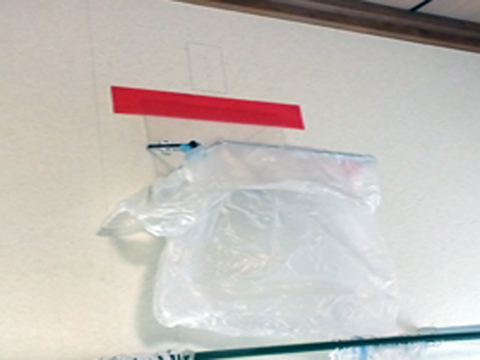

●切り粉が散乱するので自社製の切り粉キャッチ治具をセットして行います。

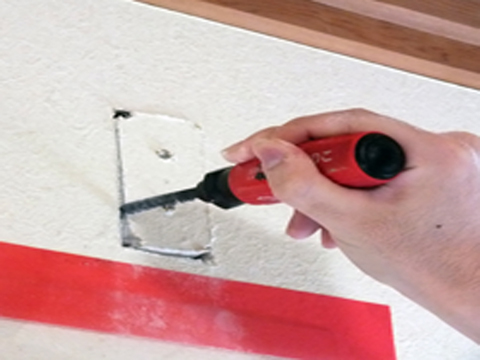

●穴を開けた箇所に廻し挽きのこぎりを差し込みけがきに沿って切り抜いて行きます。
●四方が綺麗に切れました。
●四方が綺麗に切れて中継用引き込み口コンセントの取付や配線が出来る状態になりました。。

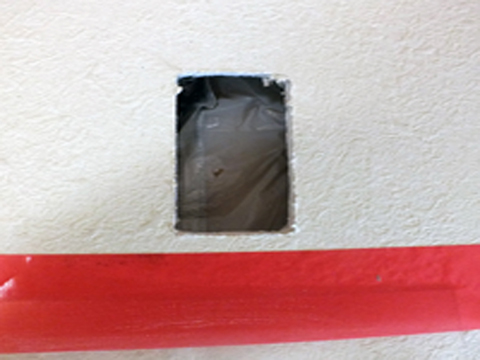

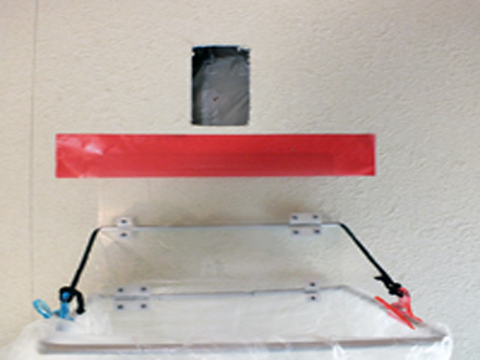

●天井面壁の中継用コンセント取付開口の出来上がりです。

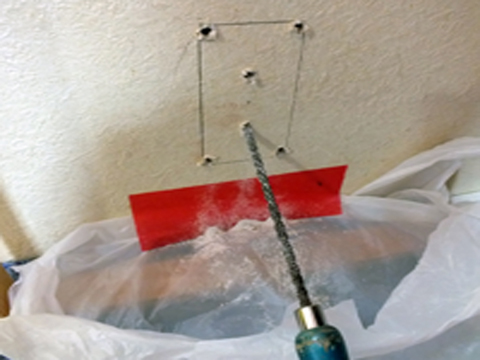

●床下面壁のけがきした箇所をファイルソーでけがきに沿って穴開けをして行きます。

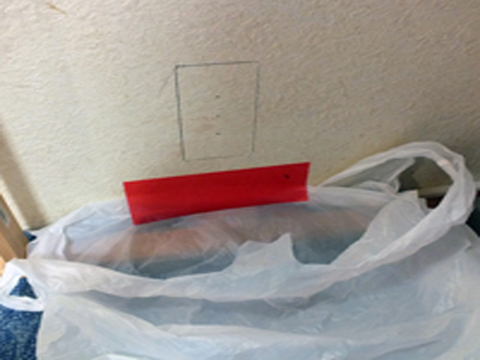

●切り粉が散乱するので自社製の切り粉キャッチ治具をセットして行います。

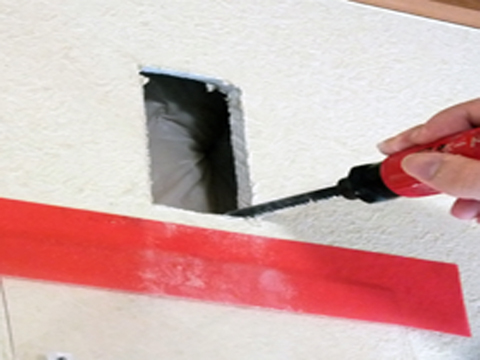

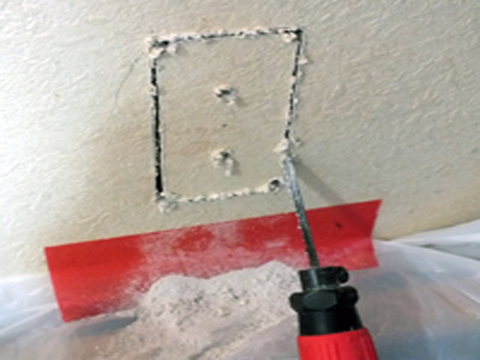

●穴を開けた箇所に廻し挽きのこぎりを差し込みけがきに沿って切り抜いて行きます。

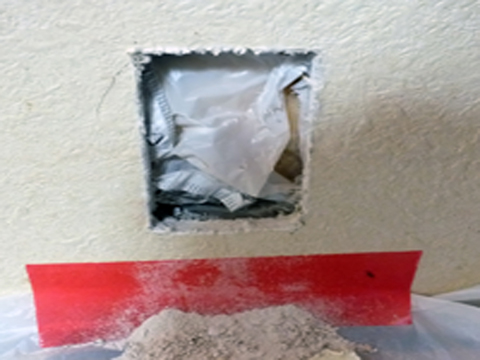

●四方が綺麗に切れました。壁の中の断熱材が見えています。

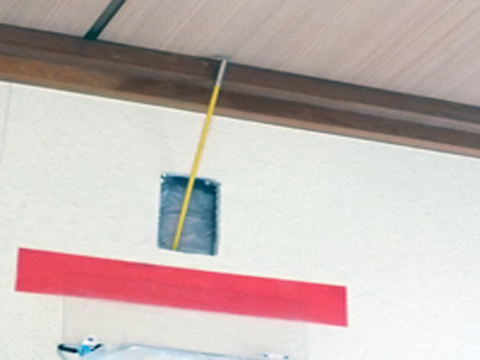

●中継用コンセント開口部にケーブルキャッチャー（釣り名人）を壁の中に入れて床下面の情報コンセント開口部まで通して行きます。

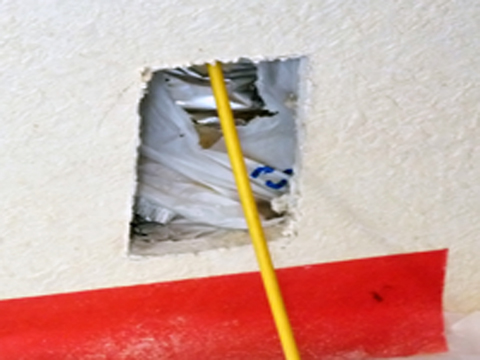

●床下面の情報コンセントの開口部にケーブルキャッチャーが到達した処です。
●情報コンセント開口部にケーブルキャッチャー（釣り名人）が来た状態（ＵＰ画像）です。

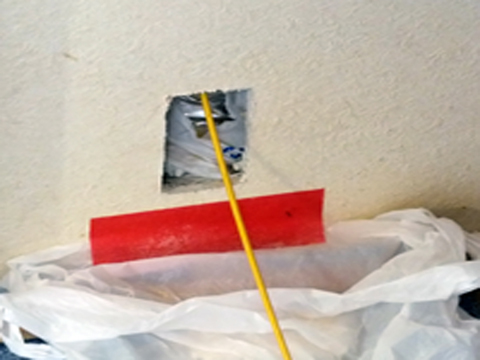

●天井面の中継用コンセント開口部より床下面の情報コンセント開口部までケーブルキャッチャーが通りました。
●中継用コンセント開口部でケーブルキャッチャー（釣り名人）の先端にＬＡＮケーブルを繋いでケーブルキャッチャーの反対側を引いて通して行きます。

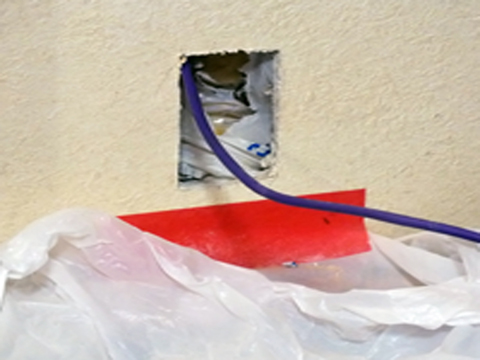

●床下面の情報コンセントの開口部にＬＡＮケーブルが到達した処です。
※天井内から中継用コンセント開口部までのＬＡＮケーブル配線は次ページで紹介します。

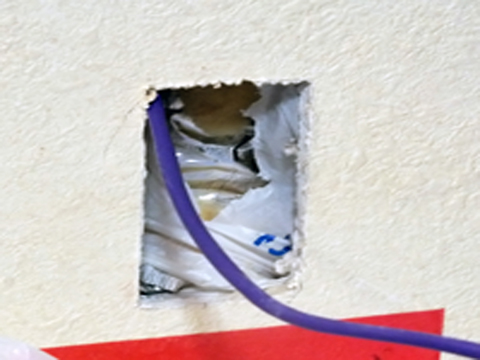

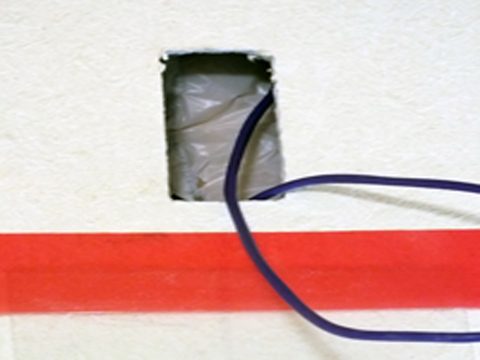

●情報コンセント開口部にＬＡＮケーブルが来た状態（ＵＰ画像）です。
●天井面の中継用コンセント開口部より床下面の情報コンセント開口部までＬＡＮケーブルが通りました。
●次ページは天井内配線及びコンセント取付の施工事例について紹介して行きます。
